HE-10(9R4J)修理 part-1 (9R-4シリーズ×1台目の修理)
（画像にマウスを置くと画像が切替り、さらにクリックで回路図pdfへジャンプします。）

　米国 Lafayette 社の、HE-10 (TRIO 9R4J の輸出版）通信型受信機を、ネットオークションで落札出来ました。そして、ほんのり点灯する真空管のヒーター熱を感じながら、受信感度の再調整を行いました。この半世紀、色々な無線仲間が触れたであろう、昭和の「名機9R4J」と、じっくりと対話できました。
　1965(s40)年の夏休み(私は工高2年)、アマチュア無線を開局している学校の先輩(既に社会人・20歳代後半)のシャックを仲間ととも訪問。この受信機と同型後継機の9R-42Jが、木製机の上で輝いていました。
　春日無線工業(株)(その後 TRIO～現KENWOOD )が、1958(s33)年頃から製造発売した「名機9R-42J」です。真空管の構成は、高周波増幅⇒6BA6、ミキサー兼局発⇒6BE6、中間周波増幅⇒6BD6x2、音声増幅兼ANL⇒6AV6、音声出力⇒6AR5、BFO⇒6AV6、整流⇒5Y3、というアマチュア無線用受信機（AM、CW）でした。
　キットも販売されていたようですが、当時の価格は、完成品で2万4,500円もしたようです。それはそれは、とても高価な受信機だったと思います。
　ちなみに、昭和42年入社の私の初任給は7千円ほどでしたから、月給の3ヶ月分超ですね。(^_^;)
　その無線機は、私が小学児童だった1955(s30)年代の頃、今から70年も前に製造発売され、海外にも輸出されていた、日本最古のアマチュア無線機だったのですね、、。

PDFファイル ⇒ TORIO 9R-42J 回路図

Ｓメーター(45φ丸型メーターのオリジナル文字盤が懐かしい。))
（画像にマウスを置くとダイアル文字盤の画像に切替ります。）

　私が「ラジオ」に興味を持ち始めたのは昭和32～33年頃(小学3年)です。当時はST管5球スーパー、マジックアイ (同調視認) 付が全盛の頃でした。その後キット作りをする兄の脇で見よう見まねのラジオいじり、小学6年ごろには実体配線図を頼りに理解も出来ないまま、だだただ弄繰り回していました。
　この受信機/9R-42Jは1958(s33)年頃からの製造販売ですから、私が小学4年頃に作られていたのですね。この受信機を目の当たりにしたのは1965(s40)年/工高2年の時、すでに販売から7年も後のこと、その性能と恰好良さに驚き興奮した事を今でも覚えています。
　推測ですが⇒その頃は、電圧計・電流計は値段も高価で、販売している店も少なく、簡単に入手できる品物では無かったのではないでしょうか、、。小型の45φ丸型メーターなど、まさしく貴重品の類だったと思われます。
　そのような時代に、春日無線の設計担当者は、本機のオリジナルとしての製品化に拘ったのではないかと勝手に思いを巡らしています。
　文字盤に記載されている“1959”の文字は製造年を表していると思われます。西暦1959年は昭和34年、今から67年も前(2026年現在)のことですが、米国の大手無線機メーカに対抗し、開発したであろうの気概を感じます。
　その頃のSSB受信は、BFOによりビートを掛け、再生受信していましたが、本品はまさに時代を代表する高級受信機だったのでしょうね。
　大した発振器(OSC)・測定器(周波数+LEV計)も持合せていないため、耳感とテスターのみによる、勘頼みの再調整を施しましたが、各バンド受信状況は良好で、BFOやバンドスプレッドなど、ほぼ完ぺきな動作をしています。

シャーシー上面の配置状況(糸張りダイヤル・フライホイールが懐かしい)
（画像にマウスを置くと画像が切替ります。）

　この受信機は、1955(s30)年代の初期、ST管の時代からMT管に移る狭間期に開発・製造されたものです。ST管からMT管に移行する間には、短期間でしたがGT管も存在していました。本機にも、GT管が1本整流管として使われています。
　また、八戸市は米軍三沢基地が近かったこともあり、米軍払下げのジャンク無線機があちこちの「ラジオ店」の店頭に並んでいました。
　その中には、軍事用として開発されたのでしょうか、堅牢なメタルチューブ(GT管)もジャンク品として、流通していました。
【HE-10の定格】※単位は昔風にｃ(ｻｲｸﾙ)
　① 周波数帯
　　　A；550～1,600 kc　B；1.6～4.8 Mc　C；4.8～14.5 Mc
　　　D；11～30 Mc
　② 中間周波数　455kc
　③ 感度　13μV (10McにてS/N20dbの入力)
　④ 選択度　-60db (1Mcにて±10kc 離調時)
　⑤ 出力電力　1.5W
　⑥ 消費電力　50VA、50c/sまたは60c/s
　⑦ 使用真空管(9球)
　　 6BD6(高周波増幅)、6BE6(混合)、6BE6(局部発信)、
　　 6BD6×2(中間周波増幅)、6AV6(検波、低周波増幅)、
　　6AQ5(ANL、BFO)、6AR6(出力)、5Y3(整流)
　⑧ 大きさ　横385×高さ200×奥行235mm
　⑨ 重量　8.8Kg

受信状況は良好です。( 短波放送／ＡＭ放送受信中！ )【BGM】
●● 北京放送が流れますのでお聴きください。●●

　製造されてから、すでに半世紀以上もの時代を経ても今なお動作し、緩やかなフェージングを伴いながら「北京放送」がスピーカーから聞こえてくることに「遥かなるノスタルジー」を感じます。

9R42J修理 part-2 (9R-4シリーズ×2台目の修理)
　1950年には春日無線工業株式会社に社名を変更し、受信機の開発を開始。1952年には第一号受信機6R-4Sを発売しました。9R42Jは9Rシリーズの5号機目となります。
（画像にマウスを置くと画像が切替り、さらにクリックで回路図pdf へジャンプします。）

　前回は米国Lafayette社の、HE-10 (TRIO 9R4J の輸出版）通信型受信機を、ネットオークションで落札修理・調整をしましたが、今回は正真正銘 9R42J そのものの修理と調整をおこないました。
　当然のことですが、SSBやCWの受信にはかなりのテクニック？が必要です。 BFOを動作させさてSSBとかCWを再生させるのですが、ＩＦ信号レベルとBFO信号のレベル・ビート周波数の微妙な調整が必要です。
　また、BFOの使用中はAGC回路は動作していませんので、Sメータは振れない状態となります。
　そんな訳で、CWやSSB(発売当時は無かったがその後普及)を受信する場合はバンド・スプレッド・チューニング、AFゲイン、IFゲイン、そしてBFO周波数のピッチコントロールをかわるがわる頻繁に操作する必要がありました。
　少し面倒ではありましたが、勘を頼りに微調整を繰り返しながら、いかにもアマ無線的でマニアックな操作が面白く、楽しい時代でもありました。

シャーシー上面の配置状況(天板には開閉できる放熱用の蓋が付いています。)
（画像にマウスを置くと画像が切替ります。）

　　今回もジャンク品を仕入れて、修理・調整を行いましたが、重篤な故障も無くダイヤルのメカ調整や、文字盤清掃のほか、指針の錆磨きなどのメンテナンスを実施しました。
　ダイヤル指針(鉄針)は、極細の紙やすりと車補修用のコンパウンドで磨きましたが、思いのほか上出来でピカピカに仕上がりました。
　ダイヤル指針がピカピカになると、受信機自体も新品になったような錯覚に陥ります、、。とてもとても、昭和33年(1958)製造の受信機とは思えません。
【9R42Jの定格】※単位は昔風にｃ (ｻｲｸﾙ)
　① 周波数帯
　　 A；550～1,600kc　B；3.5～7.5Mc　C；7～15Mc　D；14～30Mc
　② 中間周波数　455kc
　③ 感度　13μV ( 10Mcにて S/N20db の入力 )
　④ 選択度　-60db ( 1Mcにて±10kc 離調時 )
　⑤ 出力電力　1.5W
　⑥ 消費電力　50VA、50c/sまたは60c/s
　⑦ 使用真空管(9球)
　　 6BD6(高周波増幅)、6BE6(混合)、6BE6(局部発信)、
　　 6BD6×2(中間周波増幅)、6AV6(検波、低周波増幅)、
　　 6AQ5(ANL、BFO)、6AR6(出力)、5Y3(整流)
　⑧ 大きさ　横385×高さ200×奥行235mm
　⑨ 重量　8.8Kg

取扱い説明書 ⇒ TORIO 9R42J (pdf)

各パーツの配置状況(糸張りダイヤル・フライホイールが懐かしい)
（画像にマウスを置くと画像が切替ります。）

【シャーシー上面の状態】
　下項に記載のSメータ文字盤の表記から、本器は1959年製と推定されますが、とても62年前に製作されたものとは思えない程、とても良い保存状態です。
　IFTコイルやトリマーコンデンサを調整し、受信感度の最良点を探すわけですが、懐かしい「ラジオ少年」が思い起こされます。
　受信感度の調整は、絶縁体で出来た専用のドライバで行なうのですが、工具自体も今は売られていないのかもしれません。参考まで写真を添付しますのでご覧ください。
　※参考⇒IFTコイルの調整などに用いる“コアドライバー”

【シャーシー下面の状態】
　本機/９Ｒ４２Ｊは、キットと完成品の２種が発売されていたようですが、配線の仕上がり状態から推測するに、工場にて職人的な技術屋さんの手による製作ではないかと思われます。
　そう言えば、昔は半田付け技術の認定資格もありましたね、、。メーカー工場で働く人には必須資格だったような気がします。(今も有るのかな?)
　下面の配線仕上がりやハンダ付けを目視すると、明らかにその上手さが見て取れます、、。特にハンダ付けがきれいに施されています。

Ｓメーター(45φ丸型メーターのオリジナル文字盤が懐かしい)
（画像にマウスを置くと画像が切替ります。）

※ ロールオーバー効果を組込んでありますので、画面にマウスを置くと写真が切り替わります。

　おもて画面は⇒TRIO製 9R42J のSメーターで文字盤に“TORIO”の記銘が有りますが、うら画面には⇒米国Lafayette社のHE-10 (TRIO 9R4J の輸出版）には記銘が有りません。
　9R42J は昭和33年(1958)から製造発売されましたが、Sメータ文字盤の右下に1959の表記が有るので、本器は1959年製ではないかと推定されます。
　また、SメーターはAGCが動作している時にのみ動作します。受信信号の強弱に敏感に反応し、ダイヤルのチュ－ニングにはとても便利ですが、メモリ盤と信号強度の相関は校正表でも無い限りはあまり期待できません。
　残念ながらSSBやCW信号を受信する場合は、BFOを動作させるためAGCは動作せずSメータも使えません。

ダイヤル文字盤(9R42JとHE-10の文字盤には微妙な違いがあります。)
（画像にマウスを置くと別機種/H10のダイアル文字盤の画像に切替ります。）

【ダイヤル文字盤の違い】
　9R42Jはアマチュア無線用の仕様となっているため、1,600kc～3.5Mcの帯域が存在しません。
　その代わり、各バンド切替えスイッチ毎にアマチュア無線バンドが重複するように工夫されています。具体的には下記の様なバンド幅となっています。
① 9R42J のバンドスイッチ帯域
　 A；550～1,600kc　B；3.5～7.5Mc　C；7～15Mc　D；14～30Mc
　一方、米国Lafayette社から販売された、HE-10 (TRIO 9R4J の輸出版）のバンド幅は以下のようになっています。
② HE-10 (TRIO 9R4J の輸出版）のバンドスイッチ帯域
　 A；550～1,600 kc　B；1.6～4.8 Mc　C；4.8～14.5 Mc
　 D；11～30 Mc
　SWLリスナー用としては、バンド帯域が欠落していないので、本当の意味でオールバンド仕様ですね。

受信状況は良好です。( NHK第一放送／ＡＭ放送受信中！ )【BGM】
●●「昼の憩い」放送が聞こえますのでお聞きください。●●

　スイッチを入れて暫くしてから、ゆったりとしたタイミングでスピーカーからラジオ放送などの音声が流れ出ます。真空管式の受信機なので当たり前のことなのですが、昨今のテレビ、スマホの瞬時動作に慣れきっている日常では、もしかして故障かな？の違和感を感じます、、。　(^_^;)
　昔々の真空管時代は、受信機も、音響アンプも、電源からのハム音（リップル）のお土産音が付き物でしたが、本機はあまりハム音が感じられません。まだまだ電源部の平滑回路が健全な証拠です。
　古い真空管受信機から流れ出る、NHK第一「昼の憩い」のメロディーは何とも言えない、ノスタルジーの世界にタイムスリップいたします。
　今はやりのハイレゾなどより、こんな古い古い受信機から聞こえてくる、古関裕而さん作曲による懐かしいメロディーが何とも言えませんね、、。

9R4J修理のpart-3 (9R-4シリーズ×3台目の修理)
（画像にマウスを置くと画像が切替り、さらにクリックで回路図pdfへジャンプします。）

【TRIO受信機の発売歴史】
① 第1号機⇒型名：6R-4S　発売：1952(s27)年
　周波数(MHz)：0.55～1.6、1.6～4.8、4.8～14.5、10～30
② 第2号機⇒型名：9R-4　発売：1955(s30)年
　周波数(MHz)：0.53～1.6、1.6～4.8、4.8～14.5、11～30
③ 第3号機⇒型名：9R-42　発売：1956(s31)年
　周波数(MHz)：0.55～1.6、3.5～7.5、7.5～15、15～30

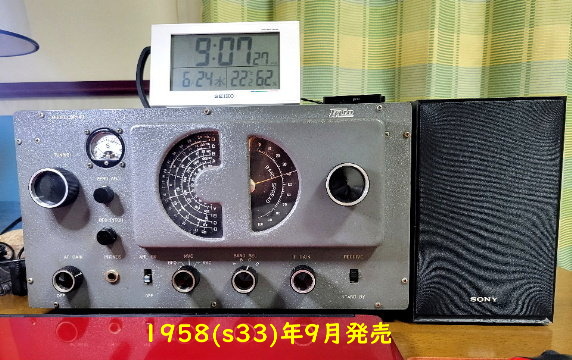

④ 第4号機⇒型名：9R-4J　発売：1958(s33)年
　周波数(MHz)：0.53～1.6、1.6～4.8、4.8～14.5、11～30
⑤ 第5号機⇒型名：9R-42J　発売：1958(s33)年
　周波数(MHz)：0.55～1.6、3.5～7.5、7.5～15、15～30
⑥ 第6号機⇒型名：9R-59　発売：1961(s36)年
　周波数(MHz)：0.54～1.6、1.6～4.8、4.8～14.5、10.5～30

　1954(s29)年に9R-4が発売され、その後1958(s33)年9月に改良型の後継機として9R-4Jが発売されたのですね。ダイヤルデザインは、米国のハリクラフターズ(S-38)を真似した物の様です。
　ほぼ同時期に、9R-42というモデルも発売になりましたが、違いは採用されたバリコン(VC)のみです。

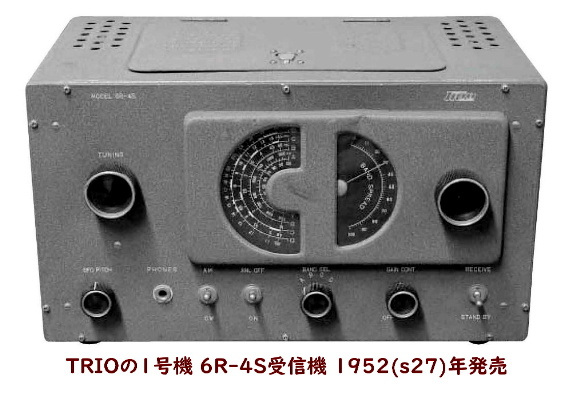

TRIO1号機6R-4SはハリクラフターズS-38のコピー
（クリックで回路図pdfへジャンプします。）

　6R-4Sは有限会社春日無線電機商会(後のTRIO)の初代のモデルとして製作されました。発売年については諸説あるようですが1952(s27)年の発売が有力です。
　全MT(ミニチュア)真空管構成でRF(高周波段)増幅はありません。真空管の構成⇒局発/周波数変換:6BE6、IF増幅:6BD6、検波:6AT6、BFO:6AT6、AF増幅:6AR5、整流:6X4
　1952(s27)年の第1号機受信機の6R-4Sに続き、9R-4シリーズの受信機が発売され、1954(s29)年には9R-4と9R-42が発売されました。両者のちがいは受信周波数帯で、9R-42はアマチュア無線で使いやすい区分になっています。
　構成は高１中２で一部MT管ですがGT管が多用されています。
　いずれもスピーカーと出力トランスは6R-4Sと異なり内蔵されていません。4年後に改良版の9R-4Jと9R-42Jが発売されますが、整流管を除いてMT管となりBFOピッチコントロールが付加されとても便利になりました。
　またケースの外寸も幅以外は若干小さくなって、カラーも黒のちりめん塗装からグレーに変わりました。

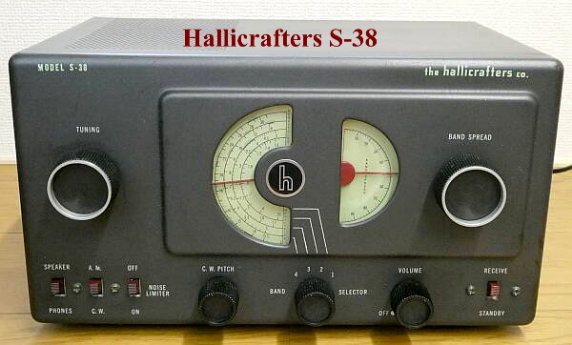

ハリクラフターズS-38模倣機は他メーカーにも登場
（クリックで回路図.pdfへジャンプします。）

　S-38は、米国ではラジオ少年向けのハリクラフターズのエントリーモデルでしたが、当時敗戦国で経済的に困窮していた日本では“（ぎりぎり手が届きそうな）憧れの米国製高級短波受信機”として評判になっていました。
　戦後日本でアマチュア無線が再開された1952年前後にかけて、いくつかの日本のメーカーが、本家S-38のデザインを模倣した短波受信機をリリースします。たとえば菊水電波は、S-38と見た目がそっくりで、モデル名までS-38とハリクラフターズと同じ短波受信機のキットを1951年頃リリースします。菊水電波は、これに“スカイベビー”という本家顔負けのマスコットネームまで付けていました。
　また“TRIO”のブランドネームを使い始めて間もない春日無線が1952年にリリースした6R-4Sという短波受信機も、本家S-38とデザインが酷似していました。その後1954年にTRIOは、Sメーターを追加した9R-4をリリースしますが、これも本家S-38のデザインをベースにしていました。さらに“DELICA”のブランドネームで知られた三田無線が1956年にリリースしたCS-6やCS-7も、同様でした。ただし、これら日本メーカーの短波受信機は、回路や構造は独自設計で、デザインだけ本家S-38を模倣していました。
　現在では考えにくいのですが、当時はこういった模倣が、日本のお家芸でした。アメリカでは“猿まね”と揶揄されていたようです。
【S-38の主な仕様】
・1946(s21)年発売で標準的な5球スーパーにBFO回路がついた6球構成。
・受信周波数は、ロータリースイッチによる4バンド切り換えで、BC帯～32MHzまでカバー。
・受信周波数帯(①～④はロータリースイッチの番号)
　① 540KHz～1,650KHz　② 1.65MHz～5MHz　③ 5MHz～14.5MHz　④ 13.5MHz～32MHz

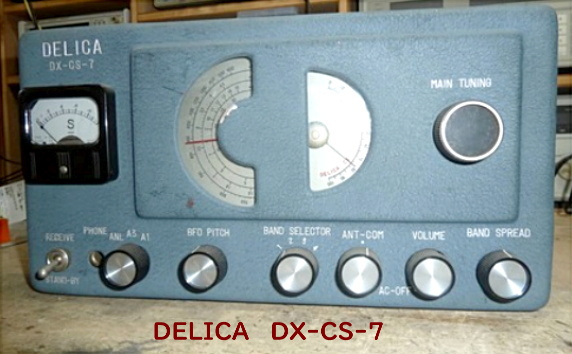

三田無線/DELICAが1956(s31)年にリリースしたCS-7もコピー

【9R-4と9R-4Jの違い】
・9R-4は⇒430pF３連VCを使用。
・9R-42は⇒250pFと180pFの２セクションに分割された3連VCを採用。
・具体的な違いは周波数のカバー範囲ですが、前述項「ダイヤル文字盤の違い」を参照願います。
・受信周波数帯などは全く同じ。
・9R-4はGT管とMT管の混在でしたが、9R-4Jは整流管を除き全てMT管を採用しています。
・また、9R-4には無かった、BFOのピッチ調整ができる小容量のＶＣが用意されています。
・BFOピッチの微調整が可能となり、CWやSSB信号の受信がとても便利になりました。
・しかし、BFOのピッチ調整にはコツが必要です。特に強力な信号に対しては、感度を絞り検波段への信号レベルを下げ、ビートが掛かりやすい様に調整してあげる必要があります。こうすることでSSBの復調はも全く問題ありません。
【TRIOブランドの歴史】
　余談ですが、修理の参考になる情報が無いかネット検索をしている中で、TRIOブランドの謂れについて知りました。ウィキペディア（Wikipedia）に記載されている記事によると、1947年2月に採用された「TRIO」ブランドは、音楽に関係した事業内容にふさわしいブランドとして選ばれたもので、親族による経営（春日仲一・弟の二郎・叔父の久夫の3名）が三重奏のように調和するという願いも込められているとの内容でした。
　長野県駒ヶ根市に有限会社春日無線電機商会として設立し、当初は高周波コイル（ラジオ受信機の部品）製造からスタートした。山に囲まれ外来電波が届きにくい、すなわち非常に静穏でノイズが少ない電波環境である伊那谷で培った高周波技術がFMチューナー、無線機器の礎となっている（非常に高性能な電波暗室を所有することができた）。と記されています。
　1946年創業時の会社名は有限会社春日無線電機商会でしたが、1950年には春日無線工業株式会社に社名を変更し、受信機の開発を開始。1952年には第一号受信機6R-4Sを発売しました。その後、1947年に商標をTRIOとし、1960年には社名もトリオに変更しています。

アマチュア無線7MHz帯の受信状況【BGM】
